Descripción

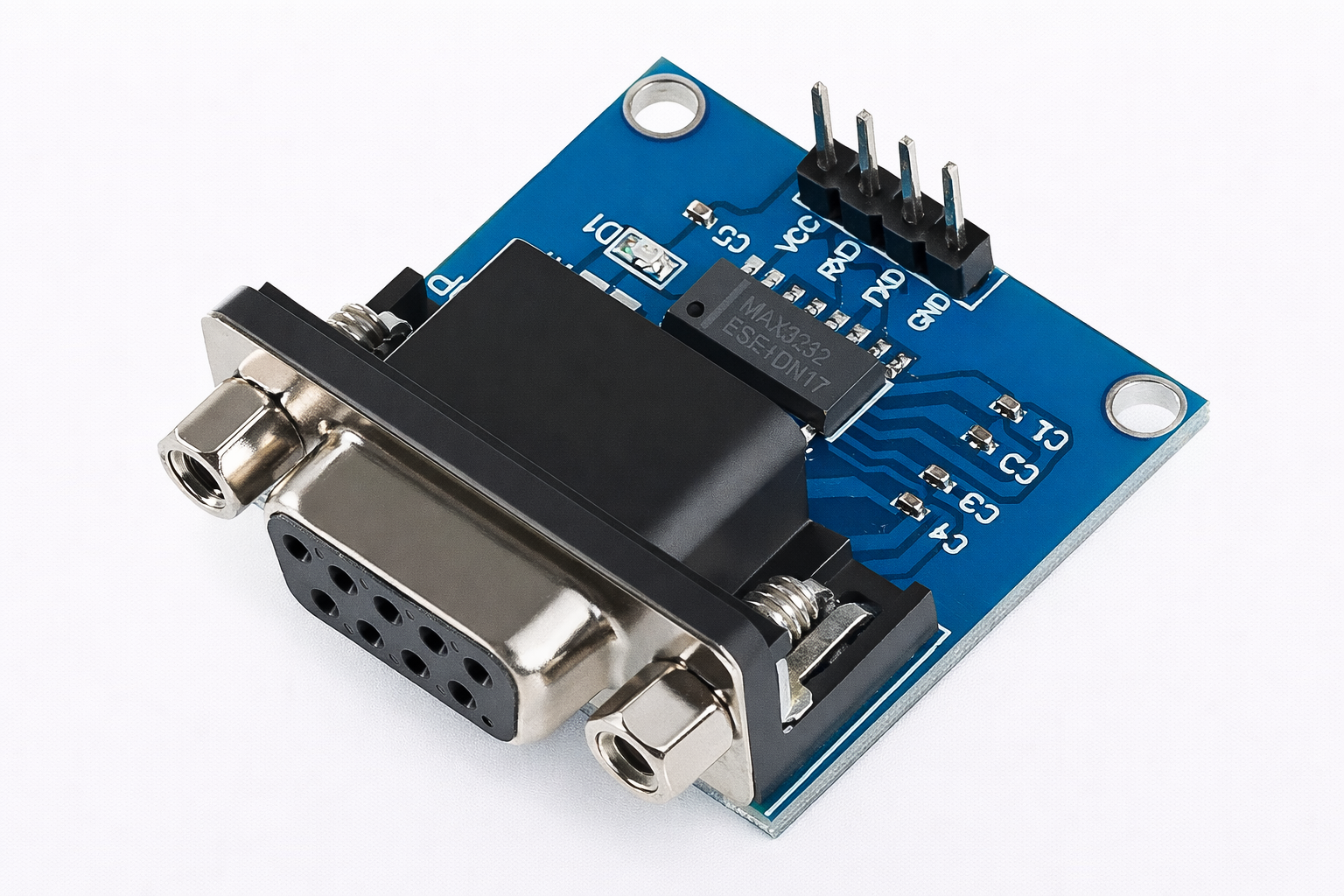

El Convertidor RS232 a TTL DB9 es la herramienta esencial para comunicar sistemas modernos de baja potencia (como microcontroladores) con equipos industriales o de cómputo que utilizan el protocolo serial clásico RS232, basado en el chip MAX3232, este módulo realiza una conversión bidireccional y segura de las señales: transforma los voltajes altos de RS232 (±12 V típicos) en niveles seguros de TTL (0 V−5 V o 0 V−3.3 V) y viceversa.
Utiliza un conector DB9 estándar para el lado RS232 y pines de conexión sencillos para el lado TTL. Esto garantiza la compatibilidad eléctrica y física, permitiendo que su Arduino, ESP32, Raspberry Pi o STM32 pueda interactuar sin riesgo con:
– Equipos Industriales: PLCs, balanzas, GPS industriales.
– Periféricos: Módems, impresoras fiscales.
– Sistemas Antiguos: Computadoras o instrumentos de medición.
Es la solución perfecta para la lectura y transmisión de datos, la depuración de hardware y la configuración de maquinaria que aún depende del protocolo serial tradicional.
📊 Rendimiento y Componentes
– Chip Principal: MAX3232 (o equivalente), encargado de la conversión de niveles.
– Función: Conversión bidireccional entre los niveles de voltaje RS232 y TTL.
– Velocidad de Transmisión: Soporta hasta 250 kbps.
– Rango de Temperatura Operativa: De −40 °C a +85 °C.
⚡ Energía y Protección
– Voltaje de Operación (Lado TTL): 3.0 V a 5.5 V.
– Rango de Voltaje RS232 Aceptado: ±3 V a ±15 V (maneja los niveles estándar RS232).
– Consumo de Corriente: Muy bajo, típicamente <300 microamperios(μA) en operación.
- Protección ESD: Hasta ±15 kV en las líneas RS232, protegiendo contra descargas electrostáticas.

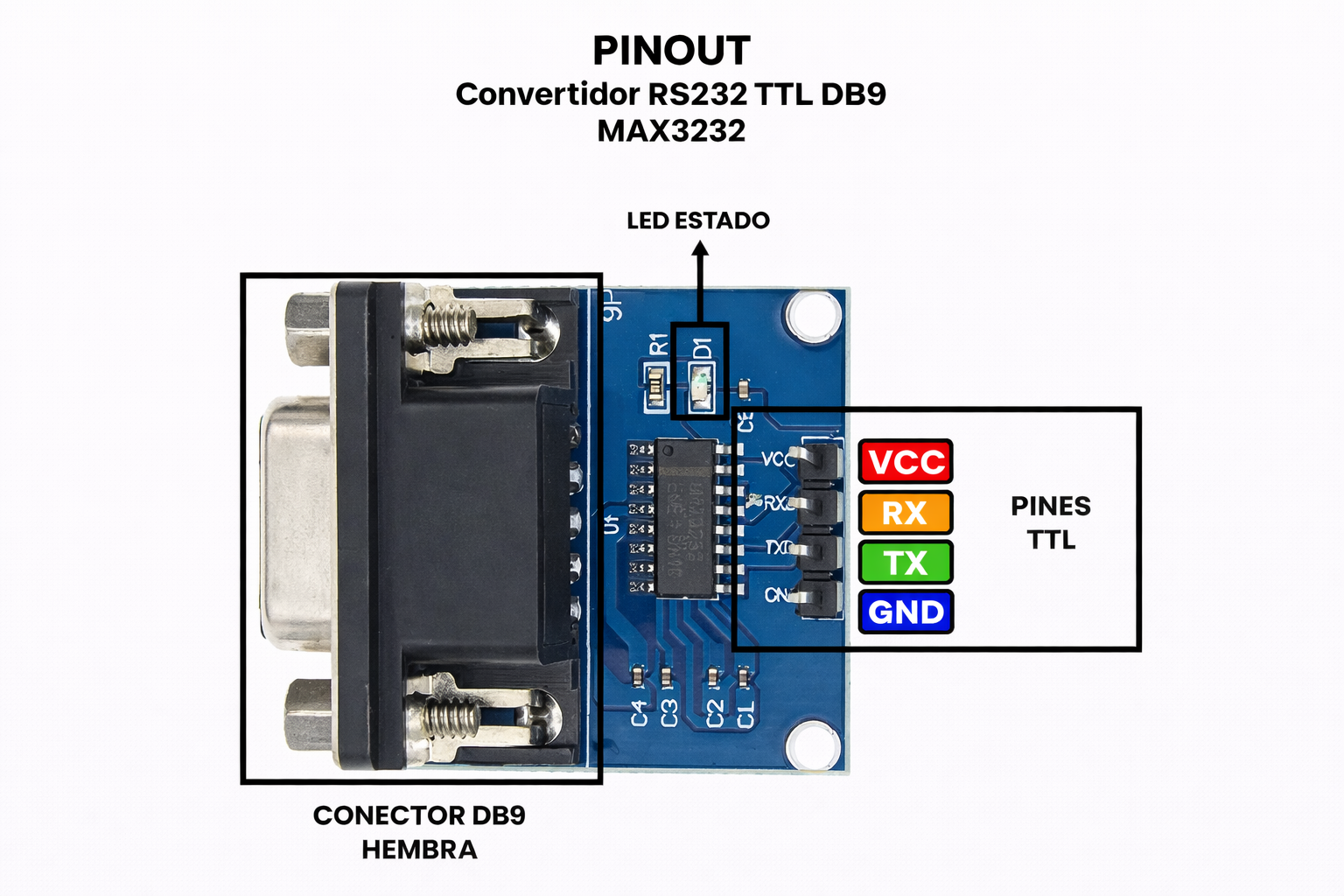

🔌 Interfaz y Conexión
- Interfaz RS232: Conector DB9 (hembra o macho, según el modelo).
- Interfaz TTL: Pines de conexión (TX, RX, VCC, GND).
📏 Dimensiones Físicas
- Dimensiones del Módulo: 30 mm×35 mm×20 mm.
- Peso: 14 g.
