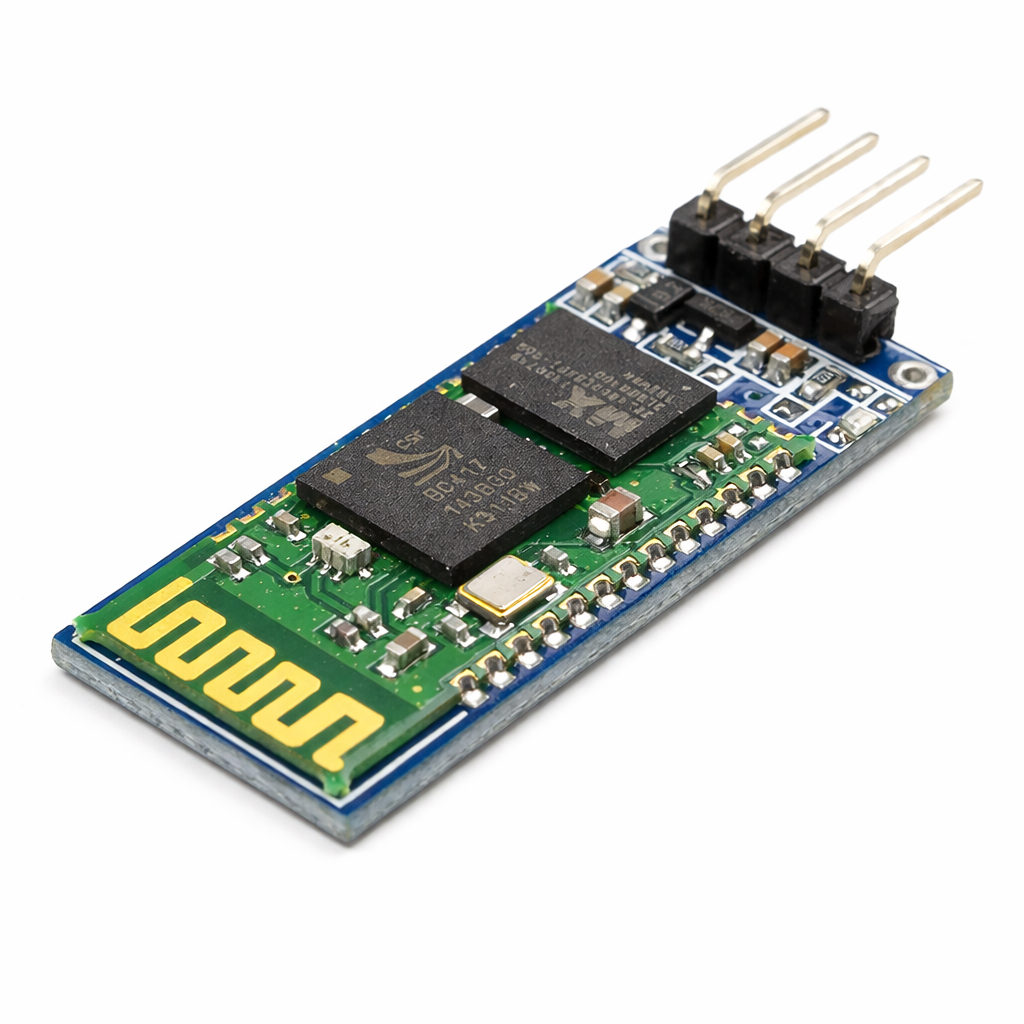

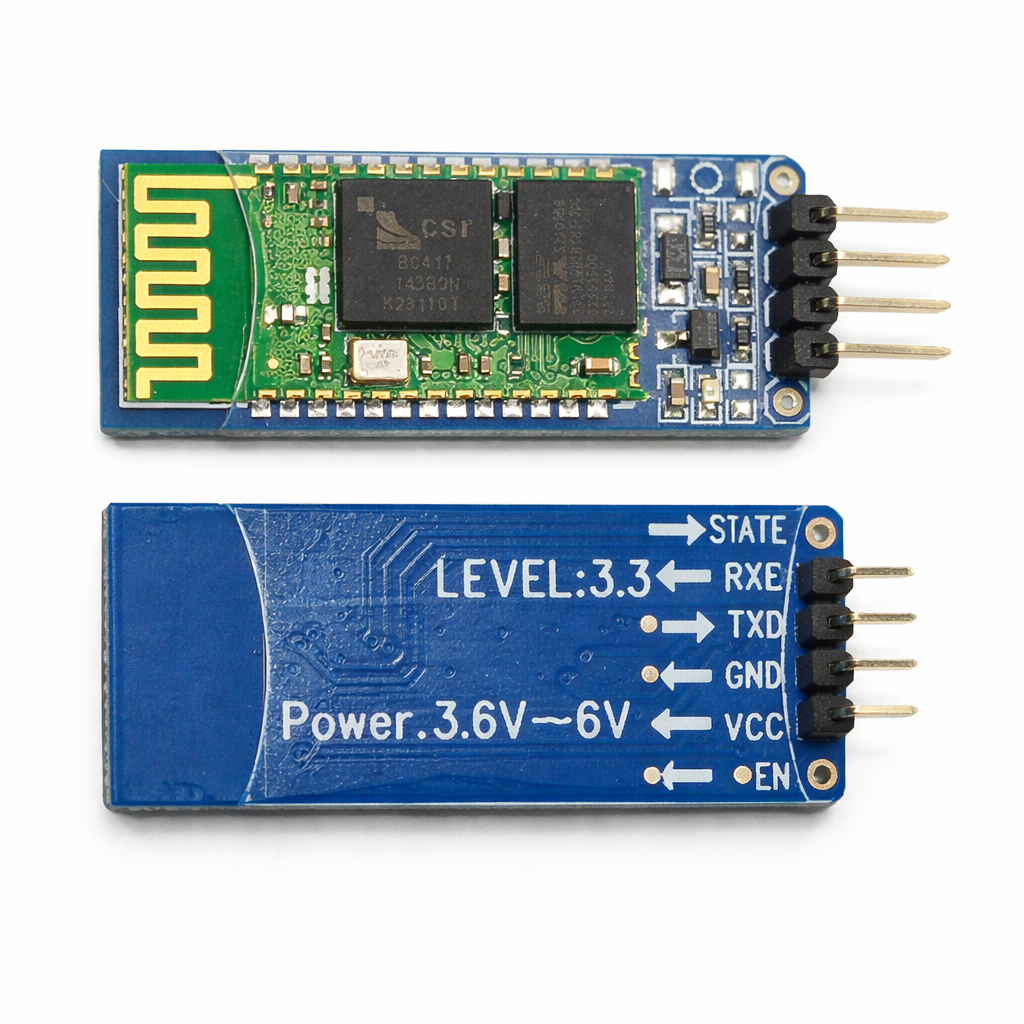

Bluetooth Maestro O Esclavo HC-06

Descripción

El Módulo Bluetooth HC-06 es un transceptor inalámbrico basado en el estándar Bluetooth V2.0+EDR (Enhanced Data Rate) que opera en la Banda ISM de 2.4GHz. Este dispositivo está diseñado para implementar comunicaciones de datos UART (Serial TTL) de manera transparente e inalámbrica en proyectos embebidos. Configurado de fábrica exclusivamente como Esclavo (Slave), el HC-06 está optimizado para aceptar peticiones de conexión de un dispositivo Maestro (como smartphones Android o PCs), facilitando el desarrollo de aplicaciones de domótica, robótica, y control remoto con plataformas como Arduino, PIC, Raspberry Pi, ESP32, entre otros. El módulo utiliza el chipset BC417143 y emplea modulación GFSK (Gaussian Frequency Shift Keying). Gracias a su regulador de 3.3 integrado, puede ser alimentado con un rango de voltaje amplio de 3.6V a 6V DC, mientras que la interfaz lógica serial opera a 3.3V. Todos sus parámetros clave, incluyendo la tasa de baudios, son configurables mediante Comandos AT.

⚙️ Especificaciones Técnicas Detalladas

⚡ Electricidad y Protocolo

– Chipset: BC417143.
– Voltaje de Operación (Alimentación): 3.6V a 6V DC (Regulador on-board a 3.3V.
– Corriente de Operación: < 40mA. - Corriente en Modo Sleep: < 1mA. - Estándar Bluetooth: V2.0 + EDR (Enhanced Data Rate). - Frecuencia: Banda ISM de 2.4GHz. - Modulación: GFSK (Gaussian Frequency Shift Keying). - Potencia de Emisión: 4dBm (Clase 2). - Sensibilidad de Recepción: -84 dBm a 0.1 % VER. - Seguridad: Soporte para Autenticación y Encriptación. 🔌 Comunicación y Rendimiento - Interfaz de Comunicación: Serial UART TTL (Nivel lógico de 3.3V). - Configuración: Comandos AT. - Rol Fijo: Esclavo (Slave). - Velocidad de Transmisión (Total): 1200 bps a 1.3 Mbps. - Velocidad Asíncrona Máx.: 2.1 Mbps (Transmisión) / 160 kbps (Recepción). - Velocidad Síncrona: 1 Mbps / 1 Mbps. - Baudrate por Defecto (Configuración de Fábrica): 9600, 8, 1, n. - Alcance Nominal: 10 metros (Línea de visión). - Compatibilidad: Android, PC, y sistemas operativos compatibles con SPP (Serial Port Profile). 📏 Dimensiones Físicas - Dimensiones de la Placa: 37 mm * 16 mm. - Peso: 3.2g.
