Descripción
Este kit es una solución completa para la adquisición de datos de peso y fuerza. Se compone de un transductor de fuerza (Celda de Carga) y un conversor analógico-digital (Módulo HX711) de alta precisión.

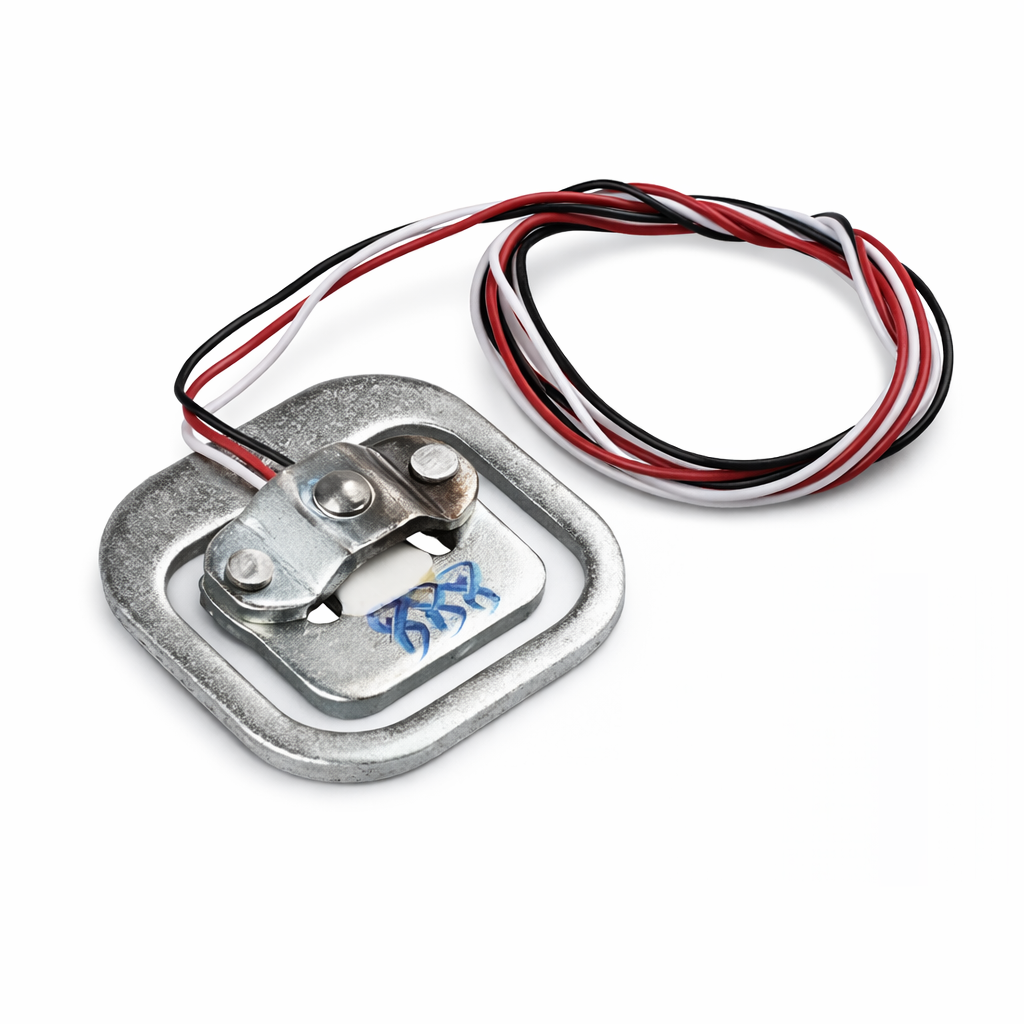

La celda de carga es un dispositivo mecánico que, al ser sometido a una fuerza o peso (hasta aprox 50 kg), experimenta una deformación que se convierte en una señal eléctrica analógica proporcional. Es el mismo principio utilizado en básculas digitales. La fuerza aplicada deforma el sensor y el desplazamiento se traduce en una lectura eléctrica para su posterior amplificación.

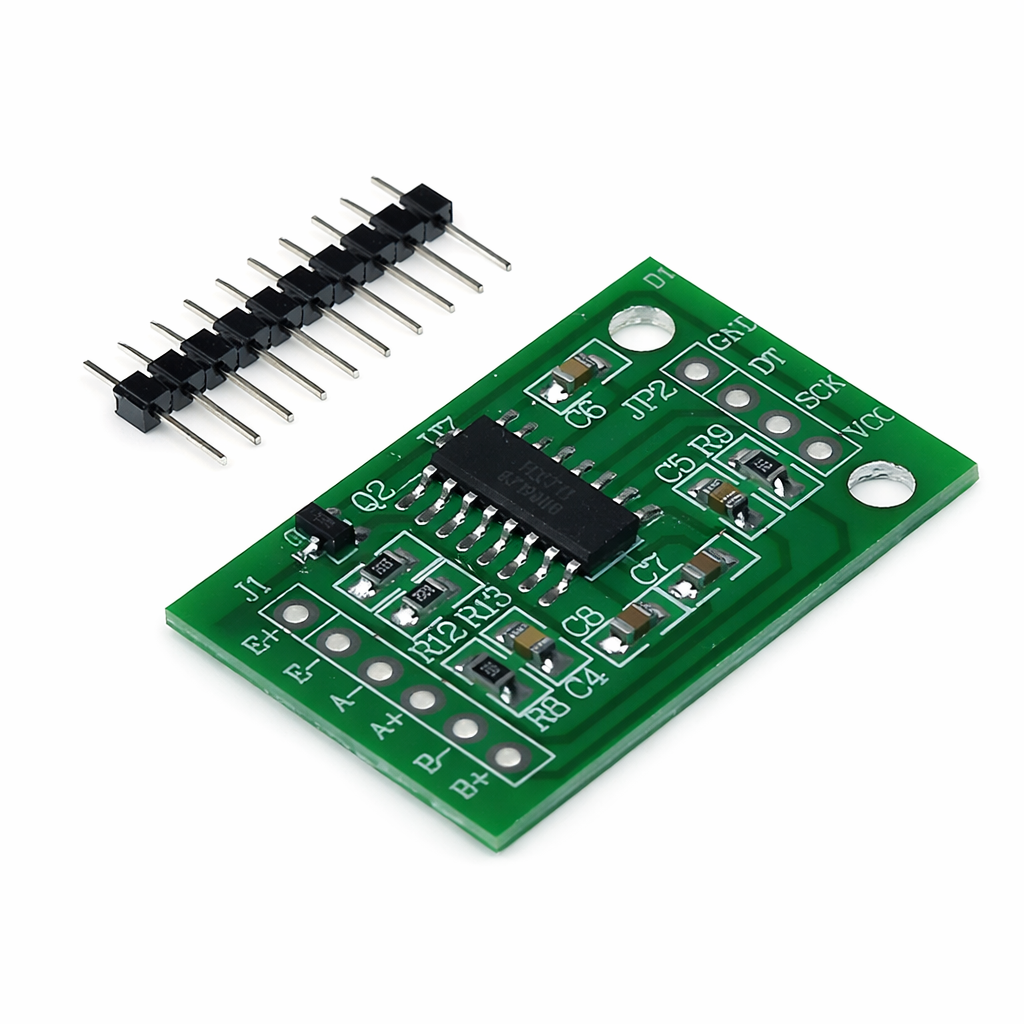

El módulo HX711 emplea un chip Conversor A/D de 24-bits de alta precisión, esencial para interpretar la pequeña señal de tensión generada por la celda de carga. Posee dos canales de entrada diferenciales seleccionables. El circuito de entrada está configurado para manejar directamente la conexión tipo puente de la celda de carga, incluyendo un Amplificador de Ganancia Programable (PGA) de bajo ruido con ganancia seleccionable (32, 64 y 128) para maximizar la resolución de la medición.
Especificaciones Técnicas
– Peso Máximo (Capacidad Nominal): 50 kg.
– Sensibilidad: 1.0 0.1 mV/V.
– Voltaje de Entrada (Excitación): 10 V (Máximo).
– Rango de Temperatura de Operación: 0 a 50 C°.
– Dimensiones: 34 mm * 34mm * 9mm.
– Peso: 18.3g.
Módulo Conversor HX711
– Tipo de Conversor: Analógico-Digital de 24 bits.
– Canales de Entrada: Dos diferenciales seleccionables.
– PGA Integrado: Sí, con ganancia seleccionable de 32, 64 y 128.
– Voltaje de Operación: 2.6V a 5.5 V.
– Rango de Temperatura de Funcionamiento: 20 a 85 C.
– Velocidad de Datos de Salida (SPS): 10 SPS o 80 SPS (Seleccionable).
– Rechazo de Ruido: Rechazo de suministro simultáneo de 50Hz y 60Hz.
– Consumo de Corriente (Normal): 1.5 mA.
– Consumo de Corriente (Apagado): < 1 A.
– Regulador: Fuente de alimentación en chip para celda de carga y ADC analógico.
– Interfaz: Digital serial simple (Controles pin-drive, sin necesidad de programación compleja)
– Dimensiones: 33.40 mm * 20.30¨* mm * 3mm.
– Peso: 2.5g
Aplicaciones o usos comunes
-
Construcción de balanzas electrónicas
-
Sistemas de pesaje para robots
-
Medición de carga o fuerza en proyectos de automatización
-
Proyectos escolares y de investigación
