Descripción

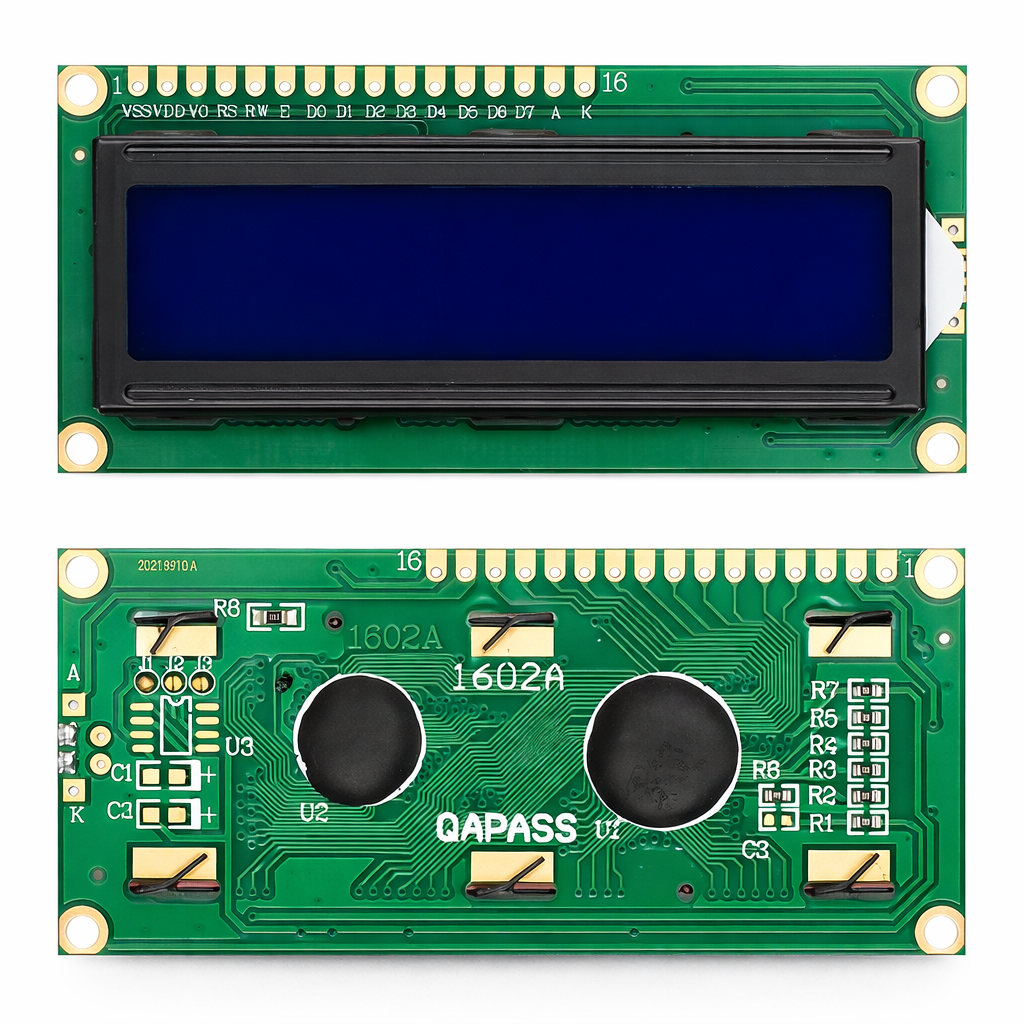

LCD (liquid crystal display) o pantalla de cristal líquido, cuenta con 2 filas de 16 caracteres cada una, de ahí el nombre 16×2. En estos 32 espacios podemos mostrar información alfanumérica ya definida en un abecedario de símbolos en la memoria de la pantalla. es compatible con microcontroladores como arduino, pics, esp32, entre otros.
Uso con pines:
Tiene 16 pines para su control mediante algún microcontrolador, conectando 6 de sus pines para datos y 6 más para alimentación e iluminación. Para este modo de trabajo se requieren: protoboard, resistencias de 220 ohm, potenciómetro de 10k y cables de conexión.
Uso con i2c:
Se puede soldar un módulo i2c (se adquiere por separado) en sus pines para facilitar las conexiones. de esta forma solo se usarían 4 pines para su programación con arduino: 2 pines de alimentación y 2 pines para comunicación.
Tipo de pantalla: cristal líquido.
Tipo de configuración: 2 líneas de 16 segmentos cada una.
Voltaje de alimentación mínimo: 4.5 V.
Voltaje de alimentación máximo: 5.5 V.
Corriente por segmento: 3.0 mA.
Temperatura de operación mínima: 0 °C.
Temperatura de operación máxima: 40 °C.
Color de la iluminación: verde o azul.
Controlador integrado: lcd estándar hd44780.
