Descripción

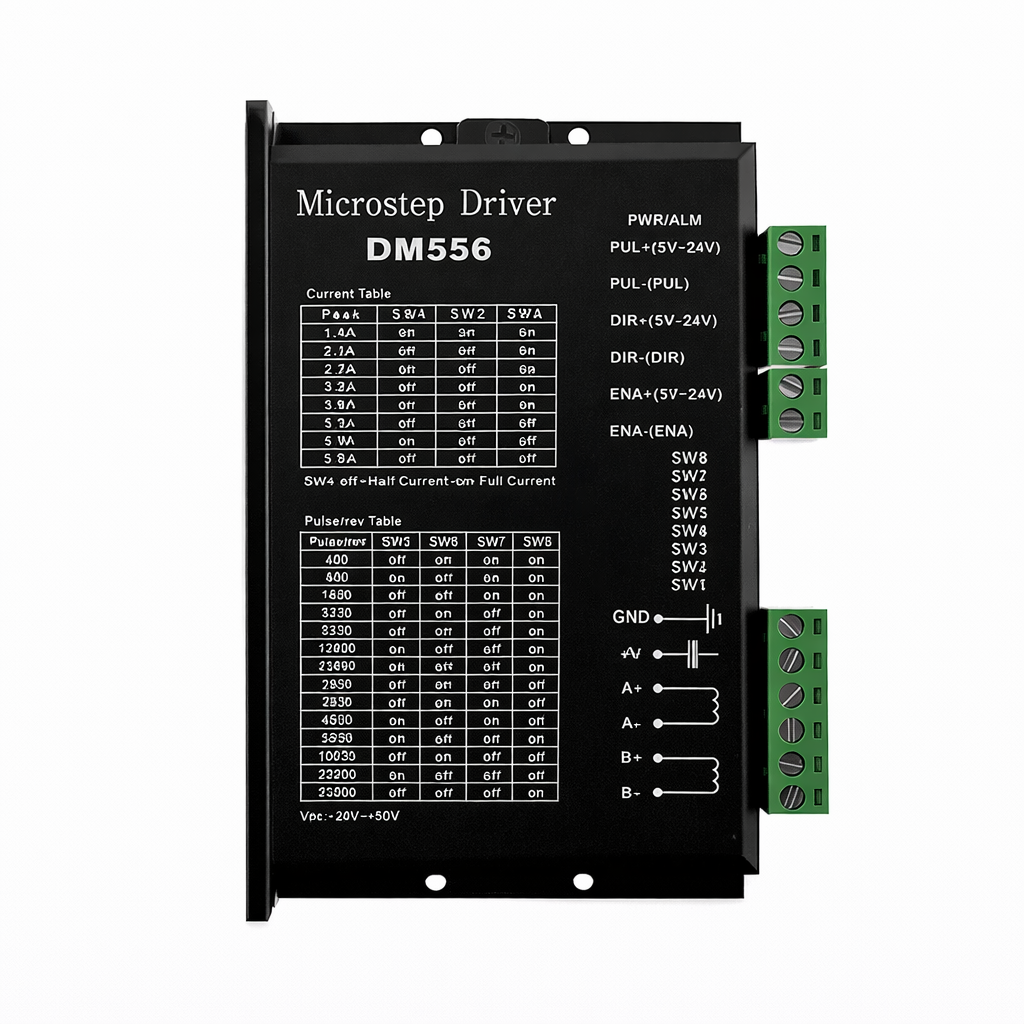

El DM556 es un controlador de motor a pasos totalmente digital de alto rendimiento basado en tecnología DSP (Procesamiento Digital de Señales). Es una solución robusta y de alta capacidad, ideal para aplicaciones de automatización y CNC que emplean motores de mayor tamaño como los Nema 23 y Nema 34. Su diseño se enfoca en la precisión y la suavidad, incorporando tecnología Anti-Resonancia que optimiza el torque y anula las inestabilidades a velocidad media. Esto permite que los motores operen con menos ruido y calentamiento, ofreciendo un movimiento extra suave incluso a bajas velocidades. La corriente de salida máxima de 5.6 A y la posibilidad de seleccionar entre 15 resoluciones de micro-pasos (hasta 25600 pasos/revolución) lo hacen versátil para proyectos que demandan un posicionamiento de alta precisión. Todos los parámetros clave, como la corriente de salida y la subdivisión de pasos, son configurables de manera sencilla mediante interruptores DIP.
Especificaciones Técnicas Detalladas
Electricidad y Potencia.
– Voltaje de Operación (Alimentación DC): 20 V a 50 V DC.
– Corriente Pico de Salida: 1.4 A a 5.6 A (8 niveles ajustables por DIP switch).
– Corriente de Señal Lógica: 7 mA a 10 mA (Típico 10 mA).
– Protección: Contra sobretensión y sobrecorriente.
⚙️ Control y Rendimiento
– Tecnología de Control: DSP Digital (Procesamiento Digital de Señales).
– Compatibilidad de Motor: Motores paso a paso bipolares de 2 fases (Nema 17, Nema 23, Nema 34).
– Modos de Micro-Pasos: 15 resoluciones seleccionables, de 400 a 25600 pasos/revolución.
– Frecuencia Máxima de Entrada de Pulso: 200 kHz.
– Modos de Señal: Soporta modos PUL/DIR y CW/CCW.
– Características Adicionales: Tecnología Anti-Resonancia, Reducción automática de corriente en modo stand-by.
📏 Dimensiones Físicas
– Dimensiones del Módulo: 118 mm x 76 mm x 34 mm.
– Resistencia de Aislamiento: Mayor a 500 Mega-Ohms.
– Método de Enfriamiento: Disipador de calor integrado (Enfriamiento natural).
Aplicaciones comunes:
-
Impresoras 3D
-
Máquinas CNC
-
Proyectos de robótica
-
Control preciso de motores en sistemas automatizados
