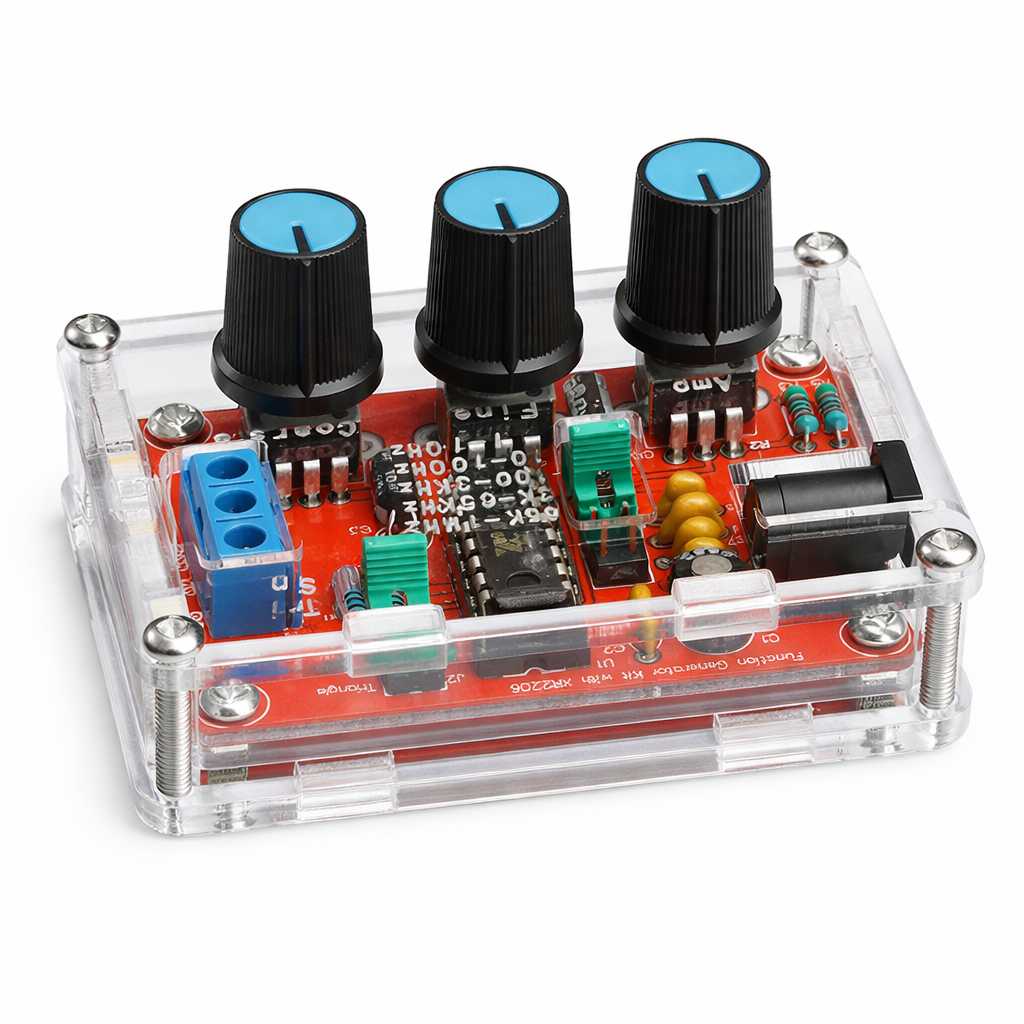

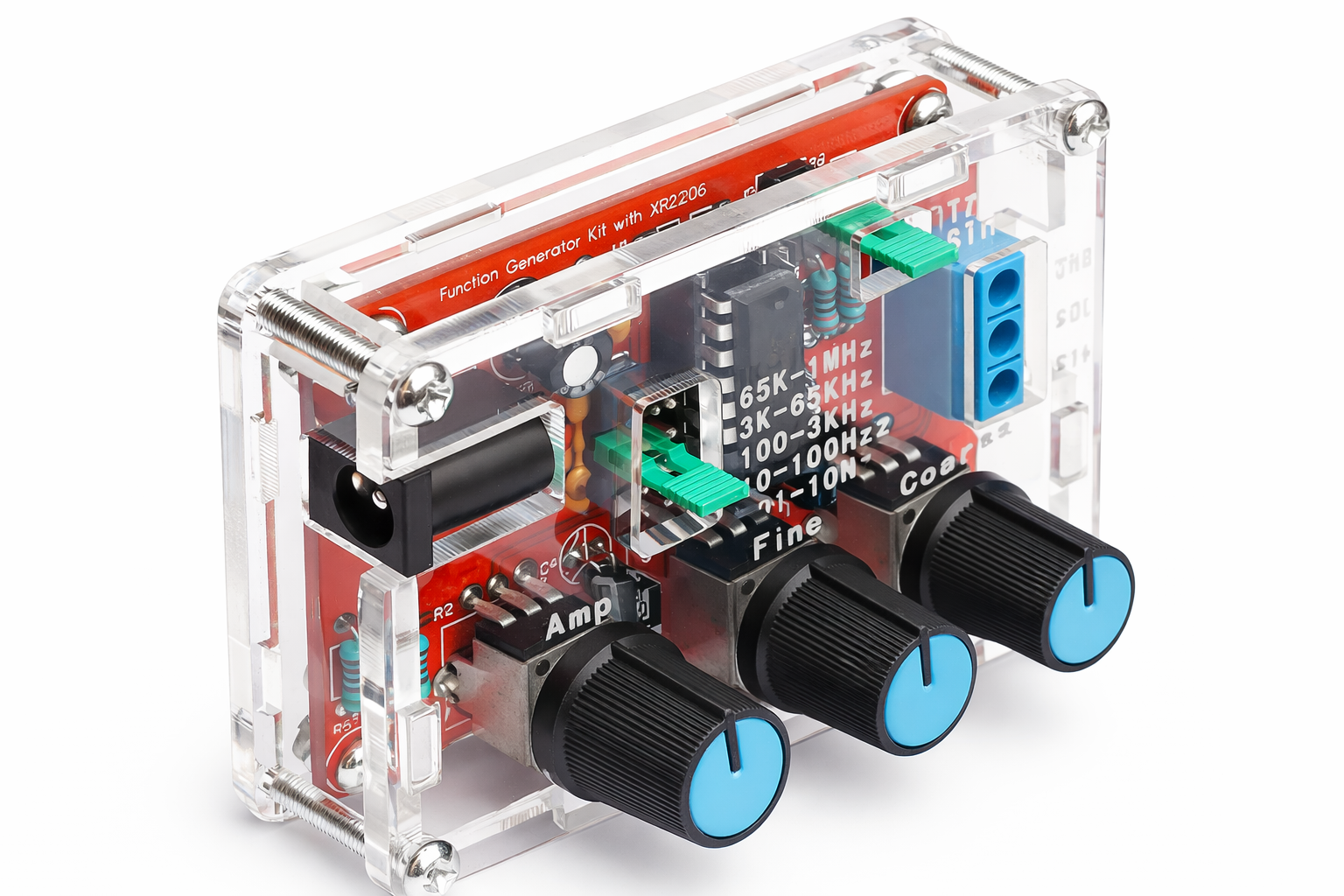

Generador De Funciones Xr2206

Descripción

El Generador de Funciones XR2206 es un circuito integrado utilizado para generar señales de ondas en diferentes frecuencias. Este dispositivo es útil para estudiantes y makers que buscan realizar pruebas o proyectos relacionados con señales de alta precisión.

Voltaje de funcionamiento: 9 ~ 12 V ENTRADA DE CC

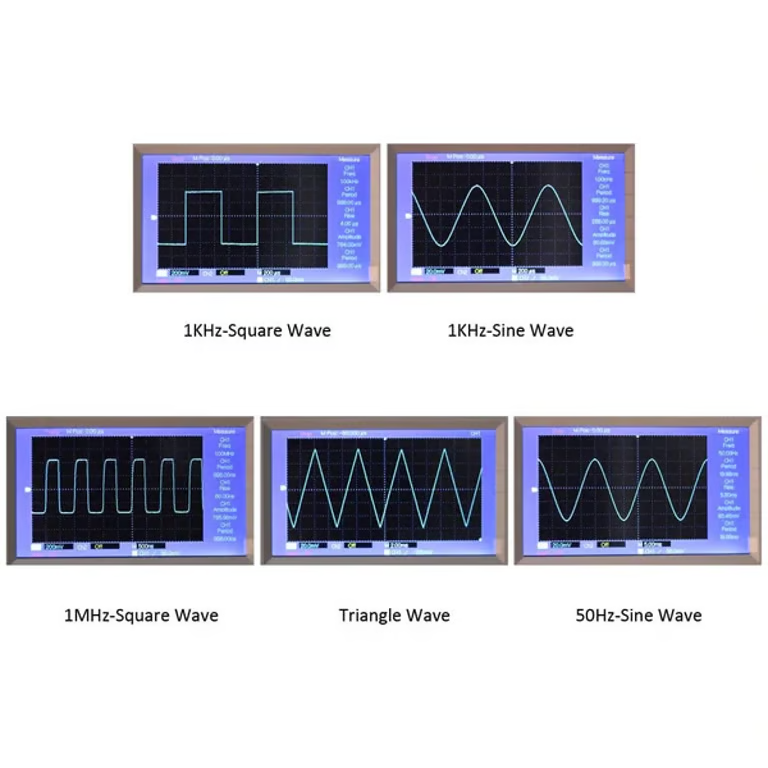

Formas de onda: cuadrado, Sine y triángulo
Impedancia: 600 Ohm + 10%
Frecuencia: 1 Hz ~ 1 MHz

Onda sinusoidal
Amplitud: 0 ~ 3 V a 9 V ENTRADA DE CC
Distorsión: menos de 1% (a 1 KHz)
Planitud: + 0.05dB 1Hz ~ 100 kHz

De onda cuadrada
Amplitud: 8 V (sin carga) a 9 V ENTRADA DE CC
Tiempo de subida: menos de 50 ns (a 1 KHz)
Tiempo de caída: menos de 30 ns (a 1 KHz)
Simetría: menos de 5 % (a 1 KHz)

Onda triangular
Amplitud: 0 ~ 3 V a 9 V ENTRADA DE CC
Linealidad: menos de 1% (hasta 100 KHz) 10 mA
Frecuencia y amplitud ajustables
El ajuste de frecuencia presenta un ajuste grueso y un ajuste fino

Dimensiones: 71.78 x 55.33 x 11.15 mm
Peso: 60 g

Aplicaciones o usos comunes

• Generación de señales para proyectos de electrónica educativa

• Uso en experimentos de ingeniería eléctrica y electrónica

• Aplicación en proyectos de robótica

• Creación de señales de referencia para dispositivos electrónicos

• Uso como generador de señales en laboratorios de ciencia y tecnología
