Descripción

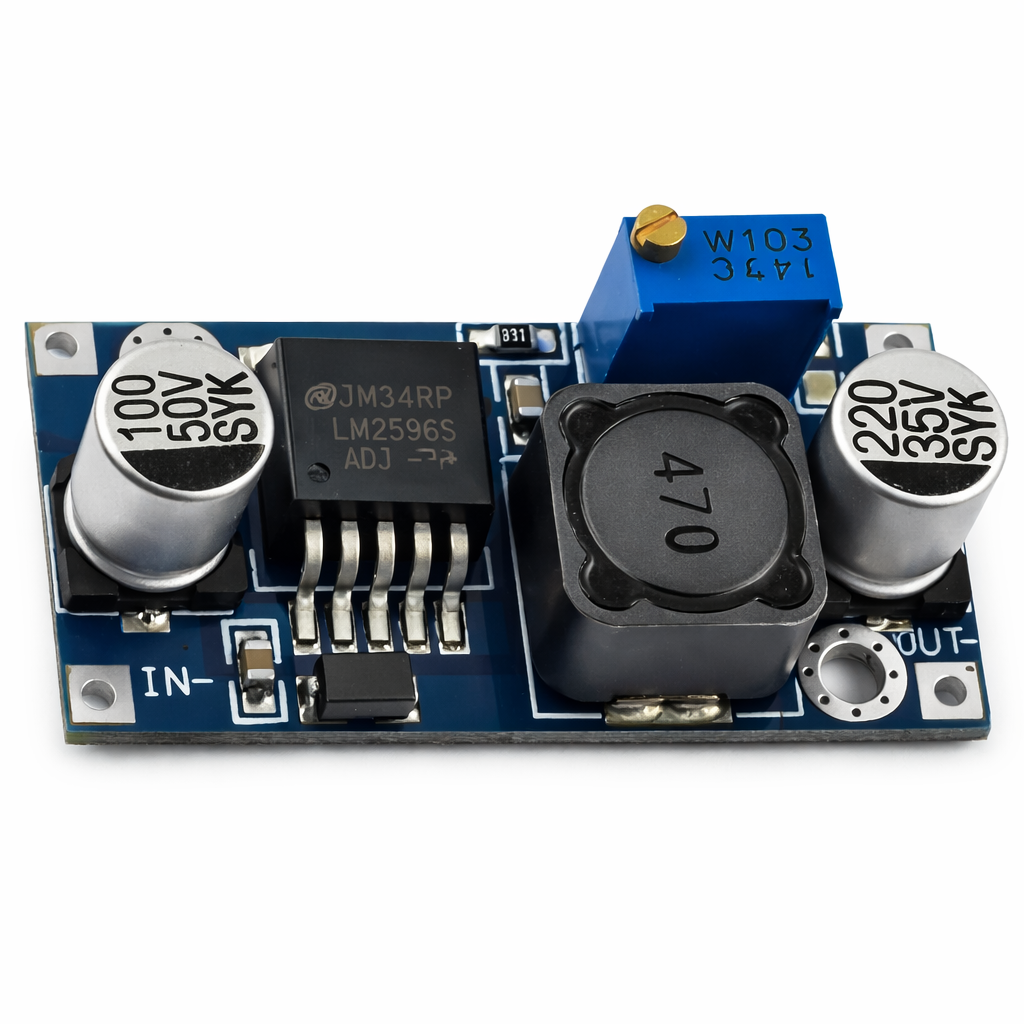

El módulo LM2596 es un regulador/convertidor Buck (Step-Down) de tipo conmutado, que ofrece una alta eficiencia para reducir un voltaje de corriente continua (DC) a un nivel de salida más bajo y ajustable. Este módulo puede aceptar un amplio rango de voltaje de entrada, típicamente hasta 40V, y ajustar la salida a un valor tan bajo como 1.25V. Funciona mediante un circuito de conmutación de alta frecuencia (generalmente a 150kHz) que almacena energía en un inductor para entregar el voltaje de salida, logrando una eficiencia de conversión que a menudo supera el 90%. Esto lo hace ideal para aplicaciones donde la eficiencia energética y la minimización de calor son importantes, y es capaz de suministrar una corriente de hasta 3A, aunque para corrientes más elevadas se puede requerir un disipador de calor.
Tipología: Reductor (Step-Down / Buck).
Voltaje: 4 a 35 VDC (Entrada) / 2 a 30 VDC (Salida).
Corriente: 3 A (Máximo), usar disipador para corrientes mayores a 2 A.
Potencia de salida: 25 W.
Protección corto circuito: Sí, hasta 5 A.
Protección contra inversión de polaridad: No.
Temperatura de Funcionamiento: -45 °C a +85 °C.
Dimensiones: 43 mm x 21 mm x 14 mm.
Peso: 11 g.
