Descripción

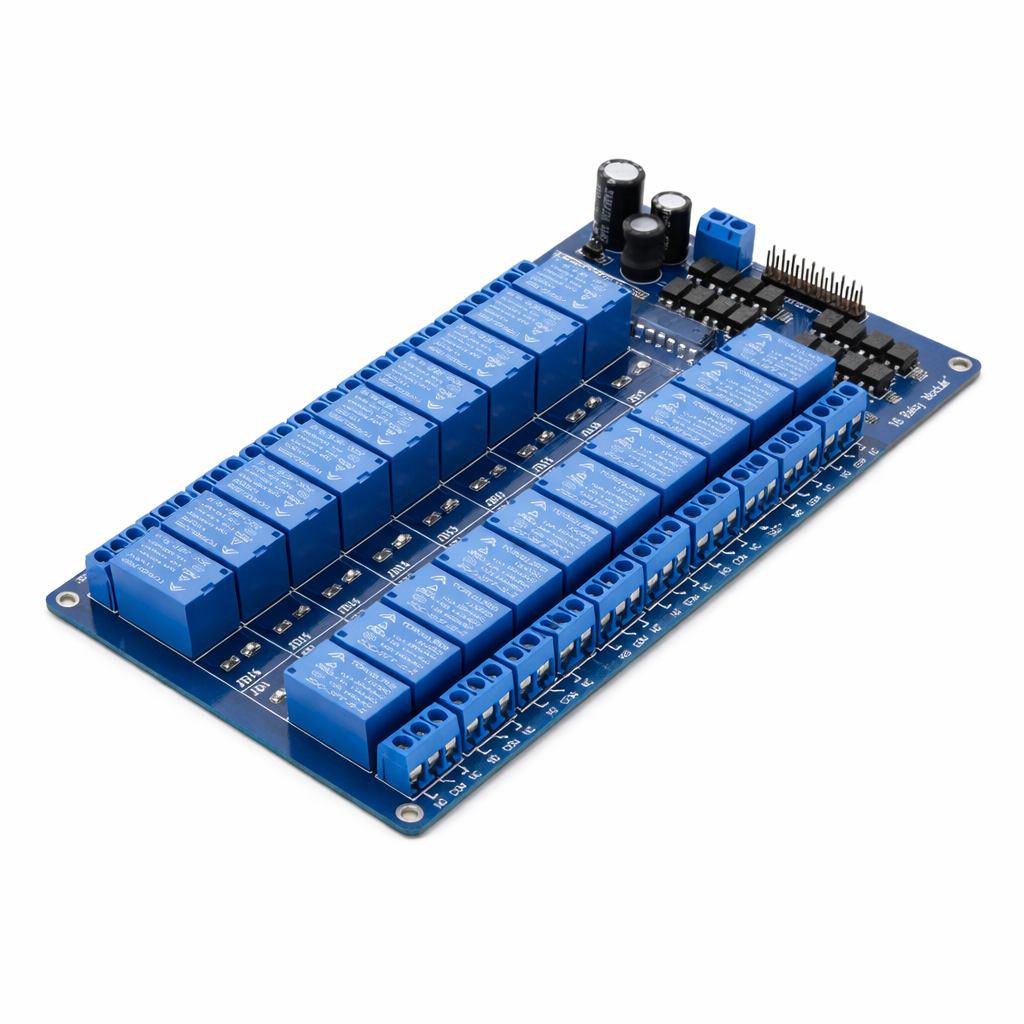

Este módulo es capaz de controlar elementos eléctricos que funcionan con tensiones y corrientes más altas de las que puede manejar un circuito electrónico.
Este módulo, de 16 canales (16 Relés), opera mediante alimentación externa de 12Volts en los bornes DC+ y DC-.
Posee un regulador integrado que permite entregar una tensión de salida de 5 Volts, que puede ser utilizado para alimentar un microcontrolador o Arduino.
Además, está construido con componentes ópticos que permiten aislar eléctricamente la etapa de control de la de potencia, dando como resultado un diseño que protege a los elementos de la etapa de control.
Nota: Se activa cada Relé con GND, por lo que no hay problema de usar con Arduino, Raspberry o PIC
Características:
– Tensión de Bobinas de 12 Volts
– Tensión de Salida de 5 Volts (Regulada por el IC LM2596S)
– Diodo de protección en cada bobina de los Relés
– Diodo LED indicador de estado para cada canal
– Soporta tensiones de 250VAC a 10A para cargas resistivas
– Soporta tensiones de 30VDC a 10A
– Consumo de cada bobina aproximado a 30mA
Aplicaciones o usos comunes
-
Automatización del hogar: Controlar luces, ventiladores, electrodomésticos.
-
Proyectos de robótica: Conectar y controlar motores y actuadores de alta corriente.
-
Sistemas de control industrial: Para automatizar el encendido y apagado de dispositivos.
-
Dispositivos de seguridad: Control de alarmas y sistemas de vigilancia.
-
Proyectos educativos: Enseñar sobre control de dispositivos de alta corriente con microcontroladores.
