Descripción

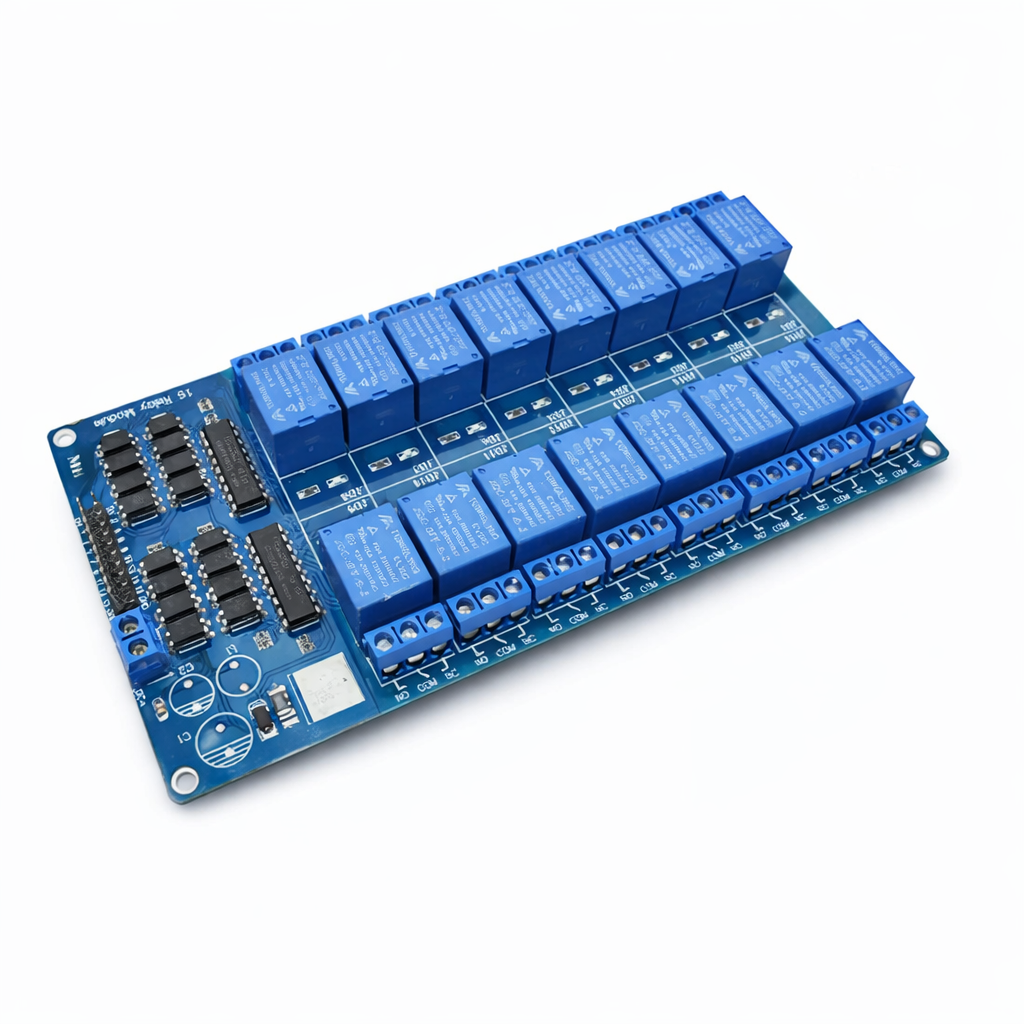

Módulo de 16 relevadores (relés) para conmutación de cargas de potencia. Los contactos de los relevadores están diseñados para conmutar cargas de hasta 10A y 250VAC (30VDC). Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS, como un microcontrolador o tarjetas Arduino.
Especificaciones:
Voltaje de alimentación: 5V DC.
Voltaje de operación: 250VAC / 30VDC.
Voltaje de la bobina (relé): 5V.
Corriente de operación: 10A.
Corriente de activación por relé: 15mA – 20mA.
Número de relevadores: 16 de 1 polo 2 tiros.
Número de canales: 16 canales independientes protegidos con optoacopladores.
Cada canal máximo convierte la corriente: 3A.
Contactos independientes para conexionado.
Chip: LM2596S.
LED indicador de funcionamiento.
LED indicador para cada canal (enciende cuando la bobina del relé está activa).
Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20mA.
Puede ser controlado directamente por circuitos lógicos.
Terminales de conexión de tornillo (clemas).
Terminales de entrada de señal lógica con headers macho de 0.1”.
Vida eléctrica: 100,000 ciclos.
Vida mecánica: 100,000 ciclos.
Temperatura de trabajo: -30°C a +85°C.
Dimensiones: 18cm x 9cm.
Aplicaciones o usos comunes
-
Control de dispositivos eléctricos: Úsalo en proyectos de automatización de casas para encender y apagar luces, electrodomésticos, etc.
-
Robótica: Ideal para el control de actuadores y sistemas de energía en robots.
-
Sistemas de control industrial: Perfecto para controlar maquinaria en sistemas de control remoto.
-
Automatización en proyectos DIY: Úsalo para controlar ventiladores, bombas, o cualquier equipo que funcione a 5V.
