Descripción
El módulo tm1637 posee 2 registros 74hc595 conectados a un display de 4 dígitos de ánodo común. para mostrar todos los dígitos encendidos es necesario utilizar una técnica de multiplexación: encender un solo dígito a la vez y luego encender el siguiente. repitiendo el proceso rápidamente podemos “engañar” a nuestros ojos y lograr mostrar los 4 dígitos encendidos “en simultáneo”.
Para trabajar con este display tm1637 solo se necesita conectar 3 pines (data, clk, latch). se pueden conectar más módulos en cascada y mostrar más datos, sin necesidad de utilizar más pines de arduino.
Voltaje de operación: 3.3v – 5v.
Registros de desplazamiento: 74hc595.
Modelo de 7 segmentos: 0.36”, 4 dígitos, ánodo común.
Dimensiones: 42 x 24 x 12 mm.
Peso: 0.01 g.
Conector de alimentación y control con solamente 4 pines:

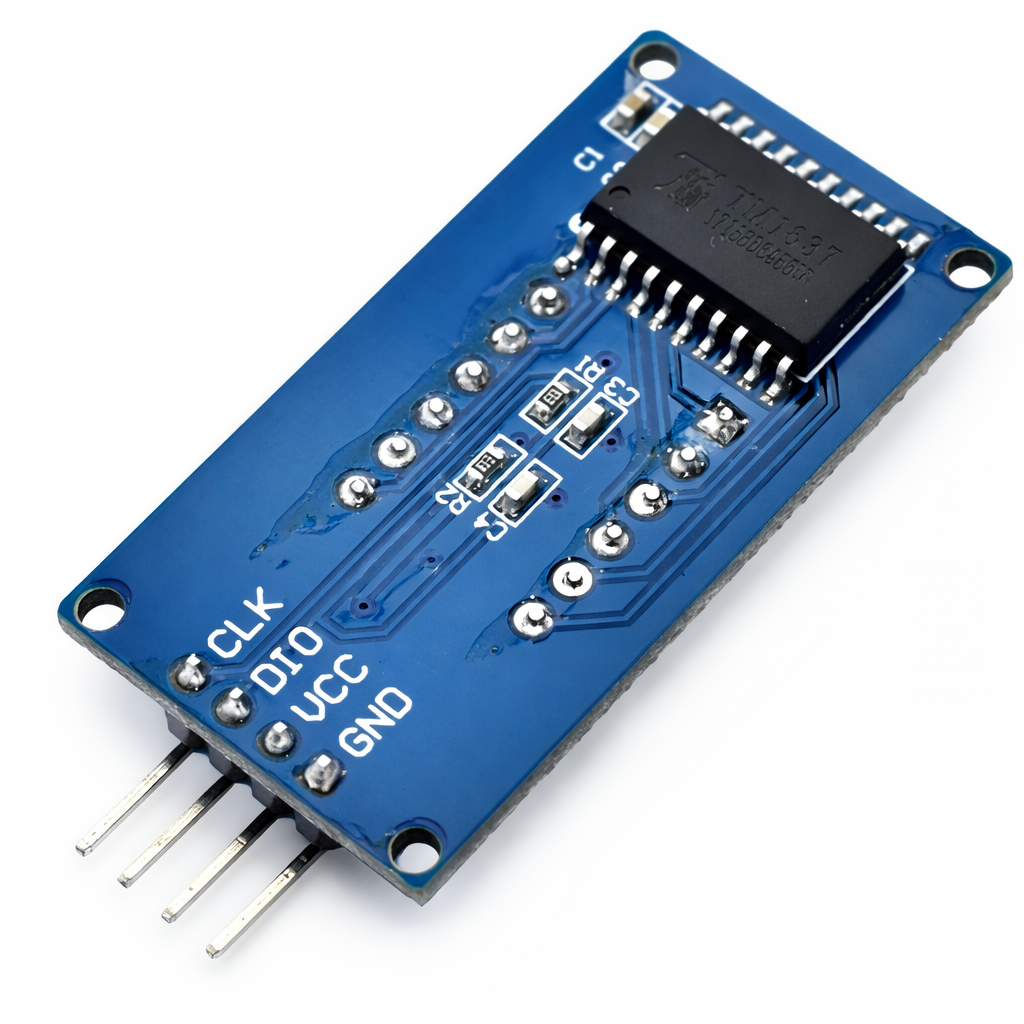

GND – tierra.
VCC – fuente de alimentación.
DIO – entrada y salida de datos.
CLK – señal de reloj.
Aplicaciones o usos comunes
-
Contadores digitales en proyectos de medición
-
Visualización de resultados en proyectos de sensores o medidores
-
Relojes digitales o temporizadores
-
Proyectos educativos en electrónica básica con Arduino
-
Controladores de dispositivos con visualización de estado
