Descripción

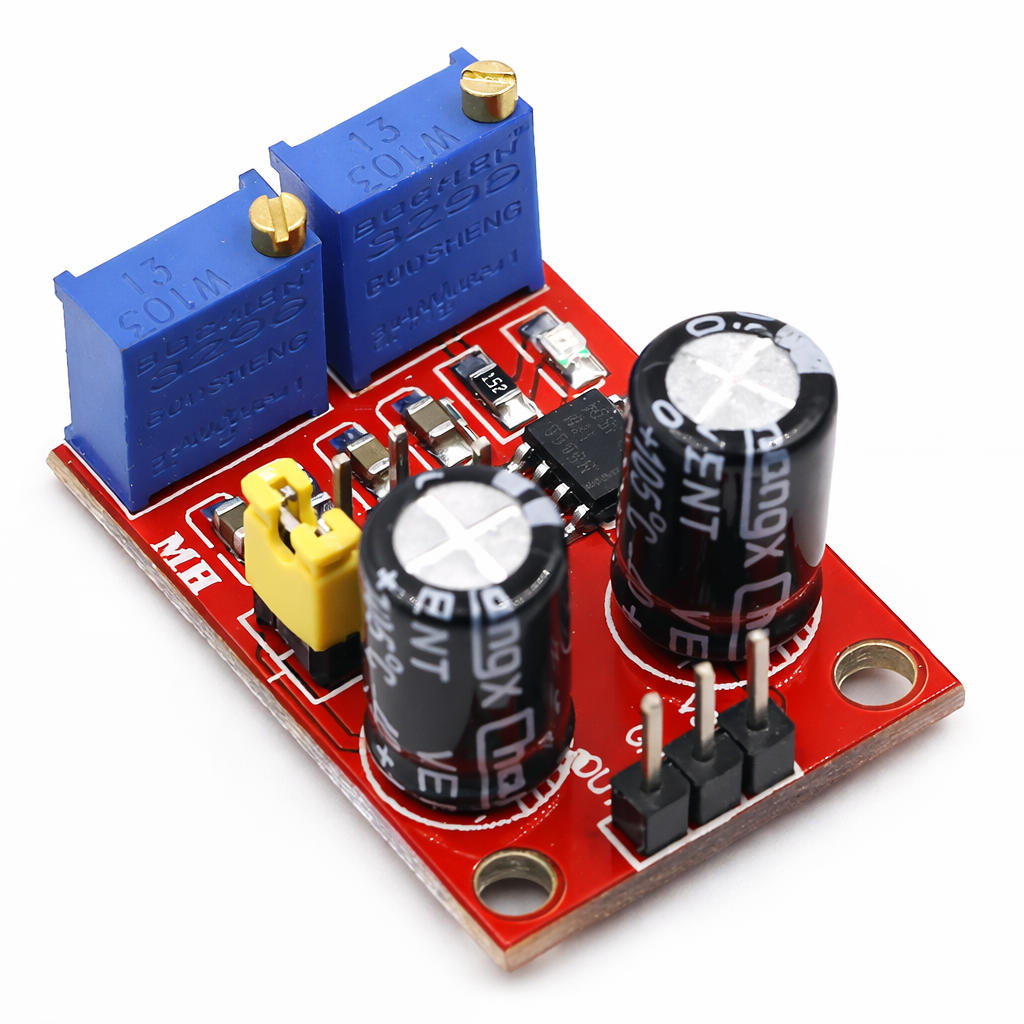

Este generador de pulsos basado en el popular IC NE555 es perfecto para crear señales de temporización en circuitos electrónicos. Con este módulo puedes generar ondas cuadradas de diferentes frecuencias, ideal para activar LEDs, motores y otros componentes en tus proyectos de electrónica.
Voltaje de Operación: 5V a 12V.
Corriente:
Entrada: 100 mA.
Funcionamiento: 15 mA (5V) a 35 mA (12V).
Integrado principal: NE555.
Amplitud de salida: 4.2V V-PP a 11.4 V V-PP. (de acuerdo a la diferente tensión de entrada, la salida será diferente).
Led Indicador: Se enciende y apaga en sincronía con la señal de salida.
Frecuencia:
Baja Frecuencia (LF): 1Hz a 50Hz.
Media Frecuencia (MF): 50Hz a 1 kHz.
Alta Frecuencia (HF): 1 kHz a 10 kHz.
Super Alta Frecuencia (SHF): 10 kHz a 200 KHz.
Dimensiones: 35 mm x 25 mm x 2 mm.
Peso: 7 g.
Aplicaciones o usos comunes
-
Generación de señales de temporización o pulsos
-
Modulación de ancho de pulso (PWM) para controlar velocidad de motores o intensidad de LEDs
-
Reloj de temporizador para proyectos de robótica
-
Generación de señales de control para circuitos de sonido o alarmas
