Descripción

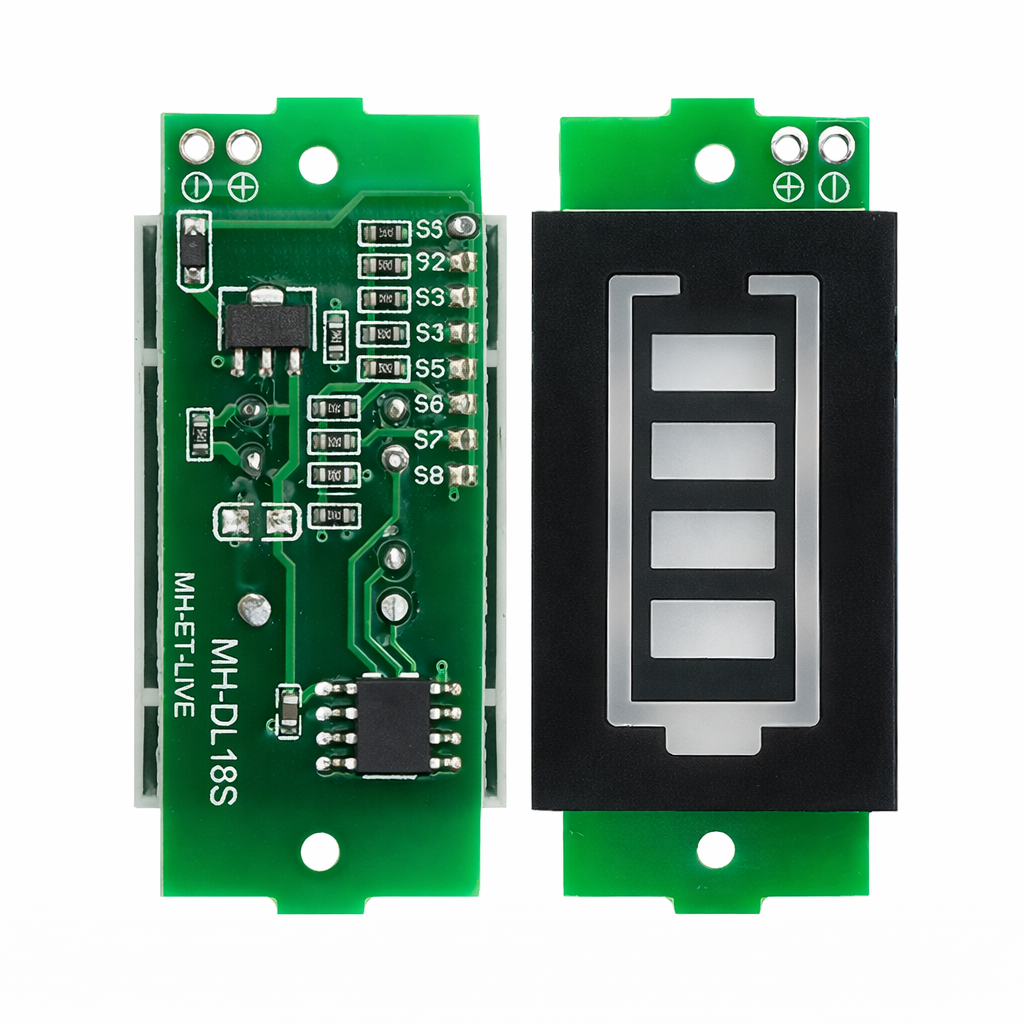

El módulo MH-DL18S es un indicador de nivel de carga universal diseñado para baterías de iones de litio (Li-ion), compatible con configuraciones desde 1S hasta 8S (de una a ocho celdas en serie). El módulo muestra el estado de la batería en tiempo real mediante un display de cuatro barras LED con niveles de indicación del 25%, 50%, 75% y 100%. La gran ventaja de este módulo es su capacidad de configuración. El usuario puede establecer la cantidad de celdas a monitorear (desde 1S con 3.3 V a 4.2 V hasta 8S con 28.6 V a 33.6 V) soldando un solo jumper en la placa. Para la verificación periódica del estado de carga, se puede conectar un botón (con o sin retención) al circuito.
Modos de Operación (N = Número de Celdas)
El nivel de carga se muestra en función del voltaje por celda, donde N es el número de celdas configurado:
– 25% (Una barra): El voltaje de la batería excede N x 3.3 V.
– 50% (Dos barras): El voltaje de la batería excede N x 3.5 V.
– 75% (Tres barras): El voltaje de la batería excede N x 3.7 V.
– 100% (Cuatro barras): El voltaje de la batería excede N x 3.9 V.
– Batería Baja (4 barras apagadas): El voltaje de la batería es menor a N x 3.3 V (requiere carga).
Especificaciones Técnicas Detalladas
📊 Rendimiento y Medición
– Rangos de Indicación: 25%, 50%, 75%, 100% (4 barras LED).
– Rango de Medición de Voltaje: 3 V a 34 V.
– Precisión de Medición: 2%.
– Configuración de Celdas Soportada: 1S a 8S (Selección por jumper).
⚡Compatibilidad de Baterías
– Tipo de Batería: Iones de Litio (Li-ion).
– Voltaje Mínimo/Máximo por Celda: 3.3 V a 4.2 V.
Ejemplos de Rangos de Voltaje:
– 1S: 3.3 V – 4.2 V.
– 8S: 28.6 V – 33.6 V.
📏 Dimensiones Físicas
– Dimensiones del Módulo: 44 mm x 20 mm x 7 mm.
– Función Adicional: Permite la conexión de un botón externo para chequeo (momentáneo).
