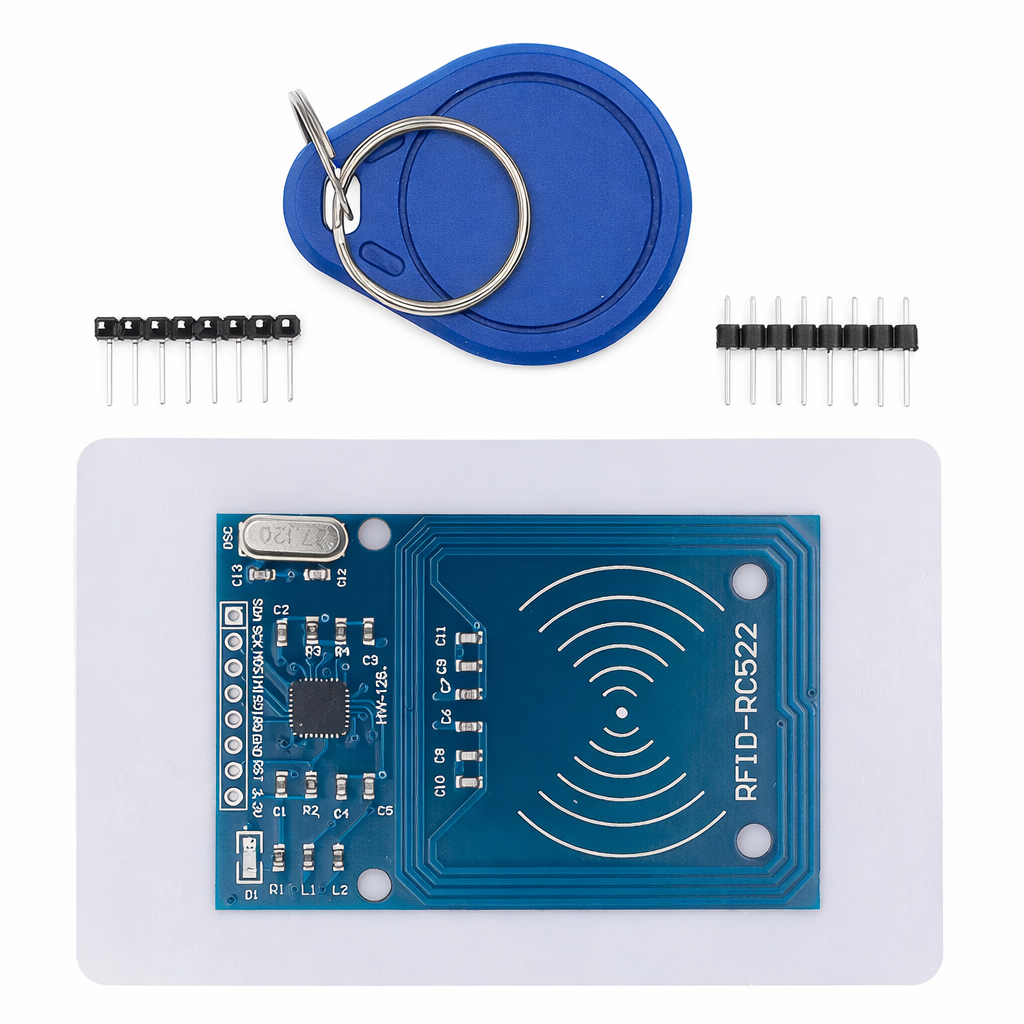

Módulo RFID RC522

Descripción

El módulo RFID RC522 es ampliamente utilizado en sistemas de identificación mediante tarjetas RFID. Gracias a su comunicación I2C, SPI y UART, es sencillo de integrar con proyectos Arduino, Raspberry Pi y otros microcontroladores.

Módulo RFID:
Frecuencia de operación: 13.56 Mhz.
Protocolo de comunicación: SPI.
Velocidad de datos máxima: 10 Mbit/s.
Voltaje de alimentación: 3.3V.
Corriente:
Operación: 13 – 26 mA.
Máxima: 30 mA.
Repsoso/Stand By (ISB): 10 – 13 mA a 3.3V.
Sleep – mode (ISM): < 80 uA.
Distancia de lectura: 0 a 60 mm.
Tipos de tarjetas compatibles: Mifare1 S50, S70 Mifare1, MIFARE Ultralight, Mifare Pro, Mifare DESFire.
Temperatura de operación: -20 a 80 °C.
Incluye pines, llavero y tarjeta.
Dimensiones: 40 mm x 60 mm.
Peso total: 20 g.

Tarjeta Tag RFID:
Tipo: Tarjeta RFID.
Modelo: MFS50.
Frecuencia: 13.56 MHz.
Protocolo: ISO/IEC 14443 Tipo A.
Bauds: 106 kbps.
Alcance de lectura/escritura: 0 – 5 cm (aprox.).
EEPROM: 1K Bytes.
Identificador único de 4 Bytes.
Tiempo de lectura: 100 ms.
Ciclos de escritura: 100 000.
Dimensiones: 86 mm x 54 mm x 1 mm.
Color: Blanco.
Material: PVC.

Llavero Tag RFID:
Tipo: Llavero Tag RFID.
Frecuencia: 13.56 MHz.
Material: ABS/PVC.
EEPROM: 1K Bytes.
Alcance de lectura/escritura: 0 – 5 cm (Aprox. Depende del lector).
Protocolo: ISO14443A.
Identificador único de 4 Bytes.
Bauds: 106 kbs

Aplicaciones o usos comunes

• Sistemas de control de acceso para puertas o dispositivos

• Proyectos de automatización con RFID

• Sistemas de identificación sin contacto en proyectos escolares y makers

• Gestión de inventarios mediante RFID
