Descripción

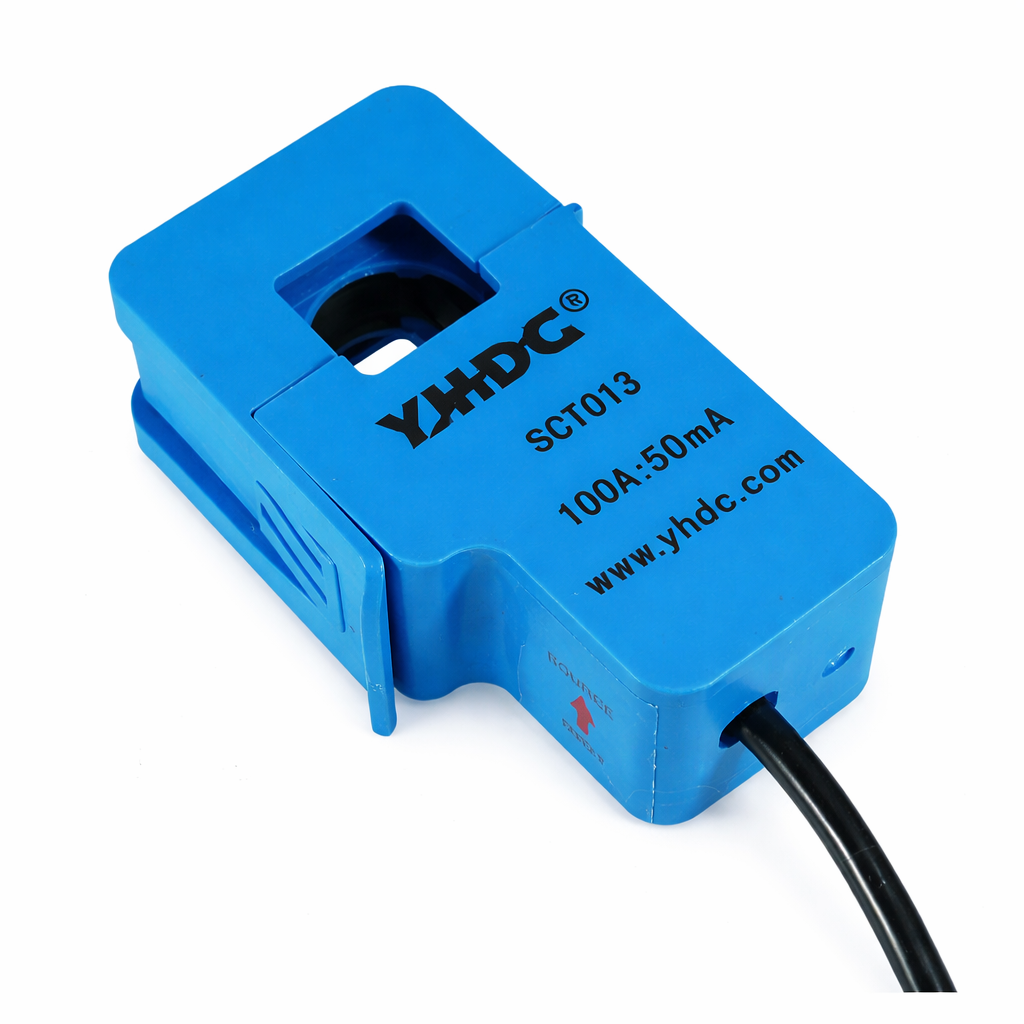

SENSOR DE CORRIENTE TIPO PINZA (100A AC)
Mediante este sensor podemos medir corrientes alternas de hasta 100A sin necesidad de abrir el circuito. Se coloca sobre una línea del circuito como si se tratara de una pinza amperimétrica.
Compatible con PICs y Arduino. La salida proporciona 500mA si fluye una corriente a través del sensor. Lo proporcional entonces será de 100A / 50mA. El conector del sensor es tipo plug de 3.5 mm, se puede colocar un adaptador o directamente cortar el conector y dejar los cables libres.
Linealidad: ≤ 0.2 %
Frecuencia: 50 Hz – 150 kHz
Temperatura de funcionamiento mínima: -25 °C
Temperatura de funcionamiento máxima: 70 °C
Temperatura de almacenamiento mínima: -4 °C
Temperatura de almacenamiento máxima: 85 °C
Diámetro interior de la pinza: 1.3 cm (aproximado)
Tamaño de apertura de la pinza: 13 mm x 13 mm
Resistencia al fuego: UL94-V0
Material del núcleo: Ferrita
Tipo de montaje: Suspensión
Longitud del cable: 1.5 m
Material exterior: Plástico
Color: Azul
Aplicaciones o usos comunes
-
Monitoreo de consumo eléctrico en proyectos DIY
-
Sistemas educativos de medición de energía
-
Robótica y automatización de cargas eléctricas
-
Prototipos STEM y experimentos escolares
-
Integración con Arduino, Raspberry Pi y microcontroladores
