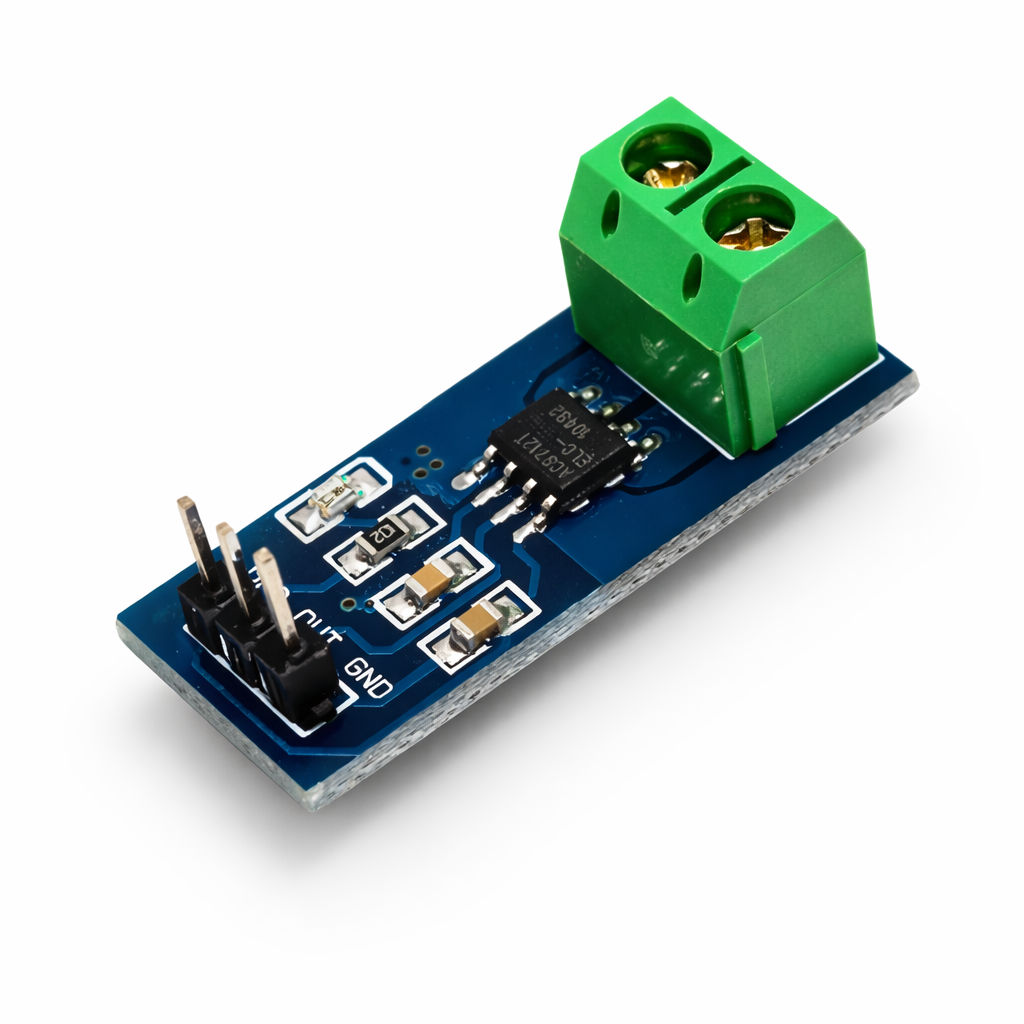

MÓDULO SENSOR DE CORRIENTE ACS712
Este módulo funciona a partir de un sensor de efecto Hall que detecta el campo magnético producido por inducción de la corriente que fluye a través de él.
En la salida vamos a tener un voltaje en función de la corriente que fluye a través de los bornes. Es muy fácil de trabajar con microcontroladores como Arduino. A partir del voltaje leído y de la sensibilidad del módulo es como se obtiene la estimación de la corriente.
Muy útil para medir corriente en fuentes de alimentación. Dependiendo del modelo será la corriente máxima que se podrá leer. La sensibilidad varía según el modelo.
Modelo – Rango – Sensibilidad:
ACS712ELCTR-05B-T → -5A a 5A → 185 mV/A
ACS712ELCTR-20A-T → -20A a 20A → 100 mV/A
ACS712ELCTR-30A-T → -30A a 30A → 66 mV/A
La ecuación para hallar la corriente es:
I = (V – 2.5) / Sensibilidad
Donde V es el voltaje de salida del sensor.
Especificaciones:
Voltaje de operación: 5V
Corriente máxima: 5A
Sensibilidad: 185 mV/A
Señal analógica de bajo ruido
Ancho de banda configurable mediante el pin FILTER
Tiempo de respuesta de la salida: 5 µs
Ancho de banda máximo: 80 kHz
Error: ±1.5% (25°C) ajustado en fábrica
Resistencia del conductor: 1.2 mΩ
Mide tanto corrientes AC como DC
Histéresis magnética próxima a cero
Salida ratiométrica contra la tensión de alimentación
Aplicaciones o usos comunes
-
Monitoreo de corriente en proyectos DIY y educativos
-
Sistemas de protección y control de motores
-
Experimentos de robótica y electrónica escolar
-
Automatización de cargas eléctricas
-
Makers y prototipos STEM
