Descripción

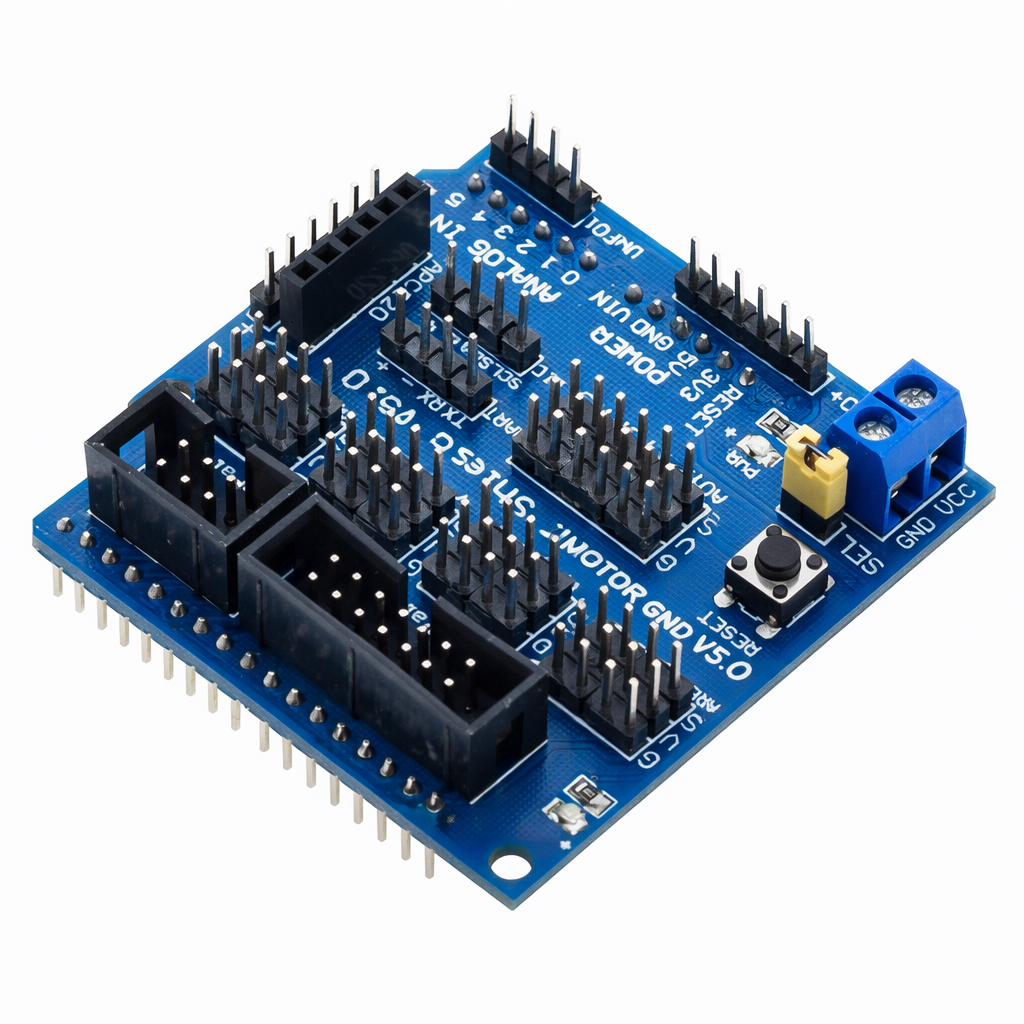

Placa Expansora para Arduino UNO
Cuenta con una distribución de pines tipo macho que facilitan la conexión ordenada de dispositivos, sensores, actuadores, pantallas, etc.
Con esta práctica placa expansora podrás conectar de forma rápida y sencilla infinidad de componentes sin necesidad de usar una protoboard. Además, deja disponibles las interfaces I2C y Serial, así como conexiones para módulo Bluetooth, ultrasónico, RF y pantallas.
Integra una bornera de tornillos para la conexión de una fuente de alimentación externa. Con el jumper se puede elegir el tipo de alimentación:
Jumper colocado: La alimentación para los dispositivos conectados proviene del pin de 5 V de la placa Arduino. En este caso, no se debe conectar ninguna fuente externa en la bornera. Esta forma es recomendada solo cuando se conectan componentes de bajo consumo.
Jumper retirado: La alimentación para los dispositivos se tomará de la bornera, ideal cuando se conectan motores o componentes de alto consumo. De esta forma, Arduino y el sensor shield tendrán alimentaciones independientes.
⚠️ Precaución: La placa no cuenta con regulador de voltaje. La fuente de alimentación externa debe ser de 5 V.
Especificaciones:
• Voltaje de operación: 5 V DC.
• Compatible con Arduino UNO, MEGA, Leonardo, DUE.
• 14 puertos I/O.
• 6 puertos de entrada analógica.
• Puerto UART.
• Puerto I2C.
• Puerto para módulo inalámbrico APC220.
• Puerto para módulo Bluetooth HC-06 o HC-05.
• Puerto para módulo SD Card.
• Puerto para URF01+.
• Puerto para LCD paralelo.
• Puerto para LCD serial.
• LED Power y LED L (Pin 13).
• Pulsador Reset.
• Bornera para alimentación externa (servos).
• Compatible con Arduino UNO, MEGA, Leonardo, DUE.
Aplicaciones o usos comunes
-
Proyectos educativos y experimentos escolares
-
Robótica y control de actuadores
-
Integración de múltiples sensores en prototipos
-
Automatización y sistemas de monitoreo
-
Laboratorios de electrónica y kits de Arduino
